Patrullera de Apoyo Fluvial Liviana

PAF- LIVIANA

Diseñada como plataforma para sistemas de comunicaciones, inteligencia y apoyo logístico a elementos de combate fluvial.

Está dotada con protección balística y capacidad ofensiva provista con un alto poder de fuego.

La forma de su casco maximiza el desempeño del sistema de propulsión y gobierno conformado por dos bombas centrífugas.

Especificaciones Técnicas

Eslora total: 30 m
Manga total: 7 m
Puntal: 3,1 m
Calado (a máxima carga): 1 m

Desempeño

Velocidad, aguas profudas / someras: 9,6 nudos (17,7 Km/Hr)
Autonomía: 12 días @11 personas
Alcance: 1560 km @9 nudos

Capacidades

Diesel: 13,24 m³
Gasolina: 5,29 m³
Agua: 3,78 m³

Acomodación

Tripulación fija: 11 Personas
Tripulación flotante: 36 Personas

Armamento

  • 02 Ametralladoras Cal 7.62 mm
  • 02 Ametralladoras Cal .50 mm
  • 01 lanzagrandas MK-19 con automatismo optrónico

Sistema de Propulsión

Motores principales: 2 C4.4 ACERT x58 kVA @60 Hz

Sistema Eléctrico

Generadores Principales: 2C4..4 x58 kVA @60 Hz

Navegación y Comunicaciones

  • Luces de navegación, Compás magnético, GPS, RADAR Banda X, Ecosonda, sistemas de comunicación interior y exterior

Inteligencia

  • Centro de Operaciones Tácticas
Imagen

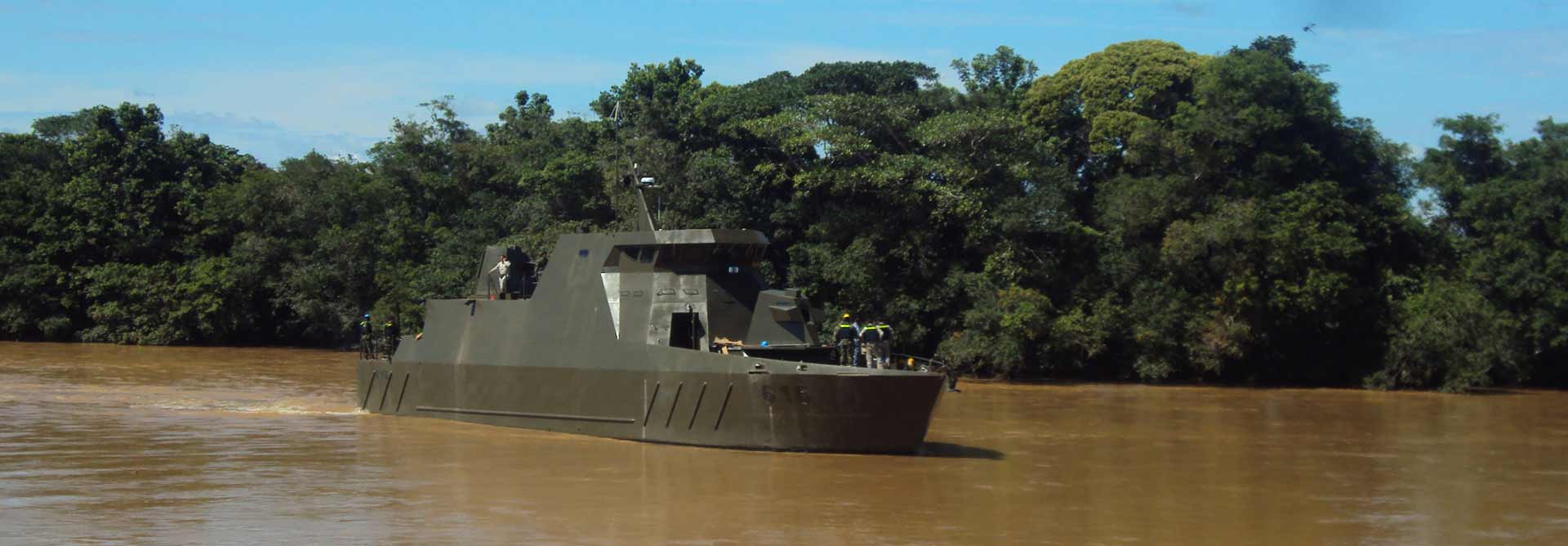

Imagen detalle 1 PAFL
Imagen

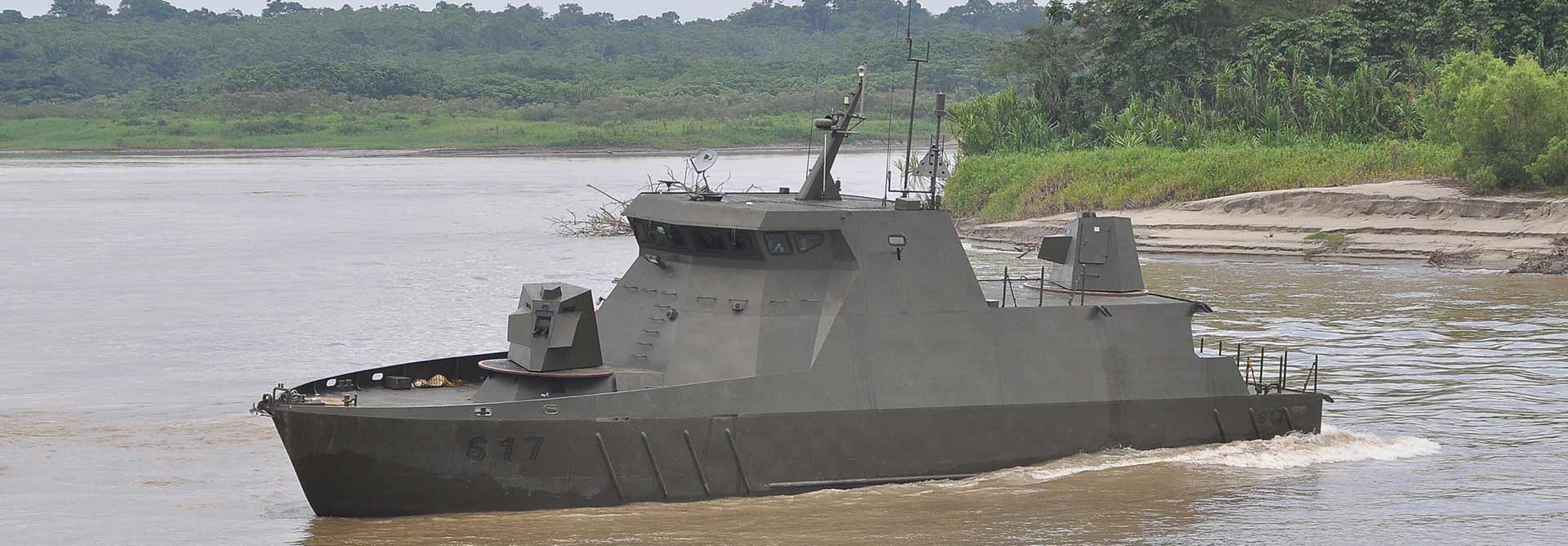

Imagen detalle 2 PAFL
Imagen

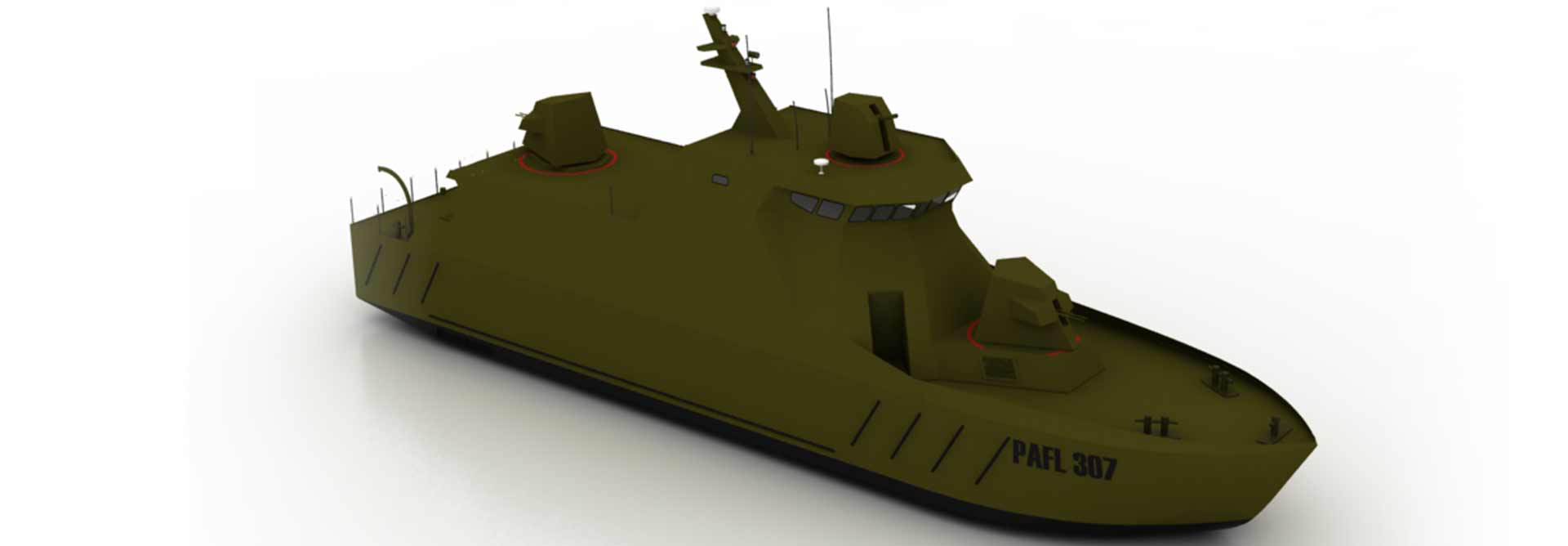

Imagen detalle 3 PAFL
Imagen
Imagen detalle 4 PAFL
Imagen
Imagen silueta PAF_L
